金属屋面坡度测量与换算指南

区分金属屋面垂直高差、水平距离与板长,换算坡度比、百分比和角度,并核查图纸及局部排水落差。

屋面坡度按同一段的垂直高差除以水平距离计算。检查金属屋面时,应先记录比值、坡向和测点,再与所选板型的使用条件比较。仅凭角度或换算表,无法判定整套屋面构造是否适用。

明确测量基准

以 h 表示垂直高差的绝对值,r 表示水平投影长度,二者采用相同单位,并单独注明上坡或下坡方向。4:12 表示每 12 个水平长度单位对应 4 个竖向单位,等于 33.33%,约为 18.43°。沿屋面板量得的是斜长,属于三角形的另一条边。

英文资料常将 pitch 用作坡度。旧图纸也可能用总跨度作为分母,因此换算前应先读清定义。对称双坡屋面中,檐口至屋脊的水平距离为总跨度的一半;偏心屋脊需分别采用两侧的实际水平距离。斜脊、天沟线的倾角也可能与主坡面不同。

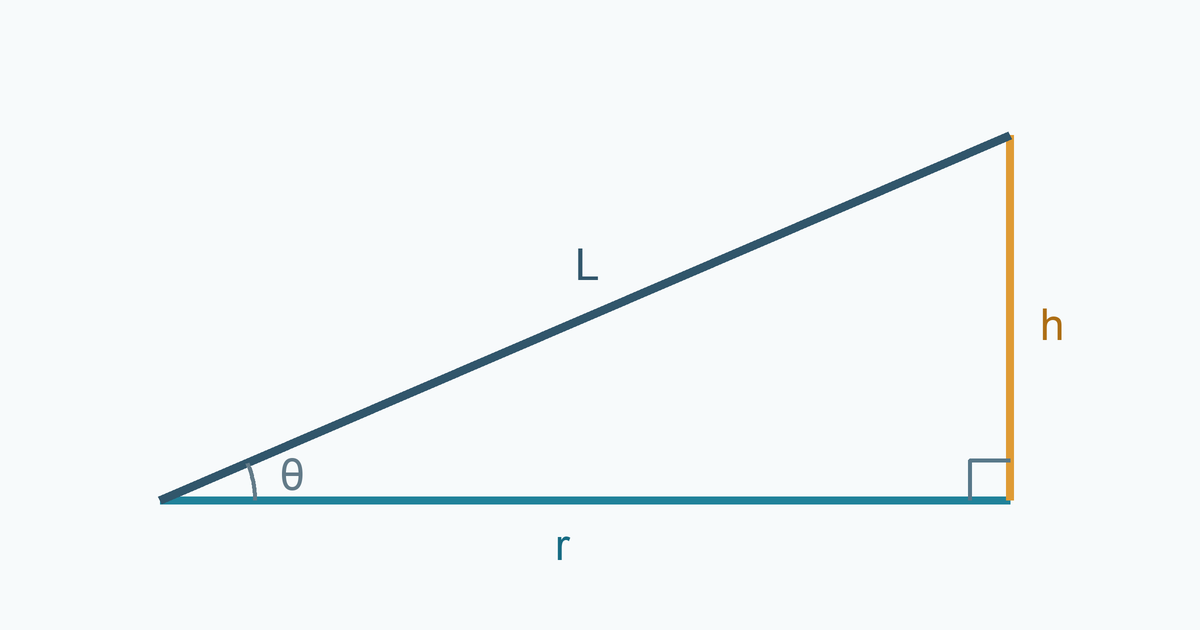

直角三角形分别标示垂直高差、水平距离和屋面板斜长。
直角三角形分别标示垂直高差、水平距离和屋面板斜长。

换算比值、百分比与角度

设 s = h/r,则坡度百分比 = 100s,每 12 个水平单位的上升量 = 12s,倾角 θ = arctan(s)。已知角度时,s = tan(θ),计算器须设为角度制。资料将 1-in-N 定义为竖向 1、水平 N 时,s = 1/N。

金属屋面坡度测量与换算指南
每12水平单位的高差坡度(%)角度(°)
0.25:122.081.19
0.5:124.172.39
1:128.334.76
2:1216.679.46
3:1225.0014.04
4:1233.3318.43
6:1250.0026.57
12:12100.0045.00

在表格内横向滚动可查看所有列 →

表中仅列几何换算,不代表任何板型允许的最低坡度。百分比和角度保留两位小数;尺寸放样应使用未舍入比值,最后再按记录精度取舍。5% 约等于 2.86°,5° 则约等于 8.75%,两者不可混用。

测量时区分水平距离与板长

优先采用设计尺寸或由具备能力的人员在安全条件下完成的测量,不应为了读取坡度而贸然上屋面。明确起止点、水平测量方向和高程基准。在可安全接近的构件或样段上,将水平尺保持水平,以其水平测量长度作为 r,再在另一端量取至坡面一致基准的垂直间隙。电子倾角仪应校准零位,并沿坡面最陡下降方向放置在平直基准上;斜向放置可能读出偏小角度。

板肋、搭接、局部凹陷及尺具偏斜都会影响短距离读数。应在明确位置复测,并记录方法和仪器分辨率。局部读数只反映该段,不能证明全屋面合格。对于平直坡段,如已知斜长 L 和高差 h,可先算 r = √(L² − h²),再求 h/r;前提是直角三角形且 L 大于 h。

用尺寸核对计算

某平直屋面段在 6,000 mm 水平距离内升高 300 mm,s = 0.05,对应 5%、0.6:12,约 2.86°。斜长为 √(6,000² + 300²) = 6,007.50 mm。核对图纸时应保留这一区别;订板还需另行确定出檐、搭接和端部构造尺寸。

4:12 坡面水平距离为 3,600 mm 时,高差为 1,200 mm,斜长约 3,794.73 mm。如果用 1,200 除以 3,794.73,会得到约 31.62%,低于正确的 33.33%。这两个算例均不构成板型适用批准或下料表。

同时检查整体坡度与局部落差

屋脊至檐口的平均坡度可能掩盖支承之间的平段或倒坡。应在搭接、穿出构件、排水口以及坡面变化处核查高程和水流方向。低坡度屋面尤其容易受到支承标高微小偏差影响。LYSAGHT 泛水指南明确提示,支承几何及后续变化可能造成零坡或倒坡;其中产品建议仍限于相应系统。

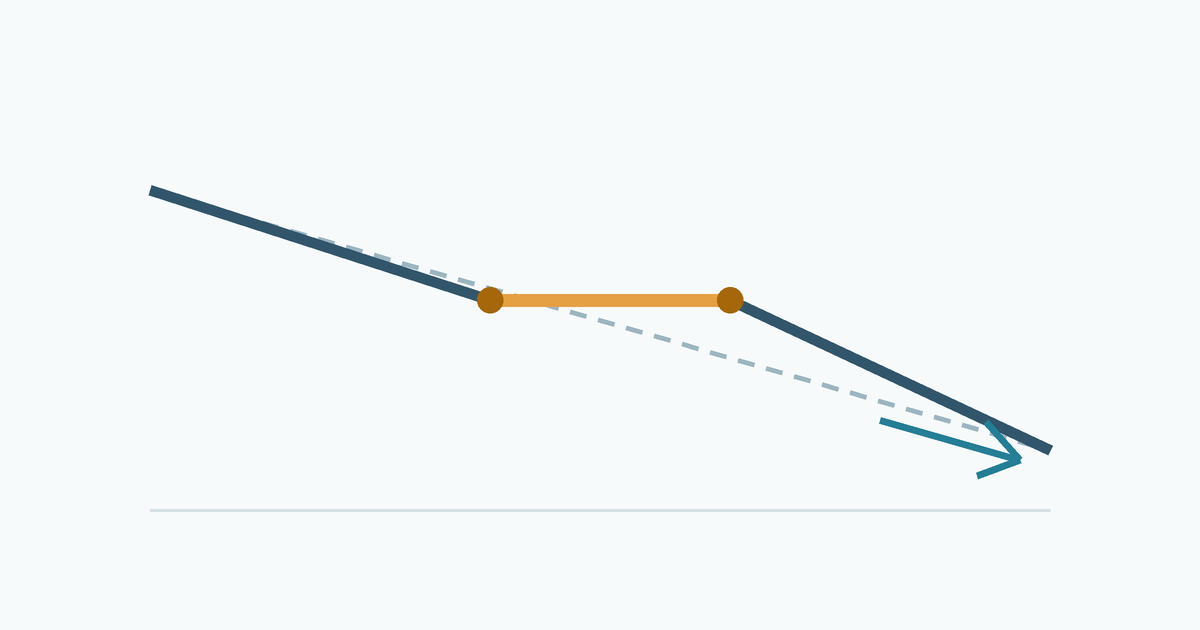

整体下降的屋面线中,两个测点之间的水平段被单独标出。
整体下降的屋面线中,两个测点之间的水平段被单独标出。

图纸若显示 10 m 水平距离内总落差为 200 mm,整体坡度是 2%。但在同一排水路径上,相距 1 m 的两个实测点若高程相同,该段就是零落差。应记录差异并提交评估。不得自行规定通用容差,也不能通过舍入数值接受临界状态。挠度、施工误差和排水所需的设计余量,应由项目设计人员及系统供应方确定。

形成可核查的记录

记录屋面区域及坡向、图纸版本、测点、水平距离、高差、单位、比值/百分比/角度、测量方法和局部倒坡情况。注明结果属于设计尺寸、测量成果还是初步估读。取得准确板型、接缝、搭接及用途对应的现行要求,在采购或施工前解决差异。

屋面系统比较 介绍直立锁边与波纹板选型及系统专属坡度条件;安装指南 说明施工顺序,搭接要求指南 说明接头细节。测量和低坡度资料见来源说明 。
