كيفية إعداد مواصفات صفائح ولفائف الفولاذ

قد يبدو الوصف «لفائف فولاذ مجلفن، 0.8 mm × 1,000 mm، Z275» محددًا، لكنه لا يكفي كمواصفة شراء كاملة. هذه القيم أمثلة توضيحية، وليست مقاسات مخزون أو توصيات عامة.

فهو لا يحدد درجة الفولاذ الأساسي، أو مواصفة المنتج، أو أساس قياس السماكة وتفاوتها، أو معالجة السطح، أو حدود مناولة اللفافة، أو وثائق الفحص. لذلك قد يقدم موردان مواد تختلف في قابلية التشكيل والأبعاد والطلاء أو توافقها مع خط الاستلام.

ينبغي أن يفهم المواصفة بالطريقة نفسها مهندس التصميم أو العمليات، والمشتري، والمصنع أو مركز الخدمة، وفريق الاستلام والجودة. اكتبها بالتسلسل التالي:

المنتج ← مواصفة المنتج ← الدرجة ← الأبعاد ← التفاوتات ← الطلاء والسطح ← متطلبات التسليم ← وثائق الفحص ← التتبع

ابدأ بشكل المنتج المطلوب تسليمه

«فولاذ كربوني» يحدد عائلة المادة، و«مجلفن» يحدد نظام الطلاء. لا يوضح أي منهما إن كنت تحتاج لفافة أم، أو لفافة مشقوقة طوليًا، أو صفيحة مقطوعة بالطول، أو لوحًا مدرفلًا منفردًا.

مرّر داخل الجدول لرؤية جميع الأعمدة ←

لا يكفي تغيير الكمية لتحويل طلب لفائف إلى طلب صفائح مقطوعة؛ تتغير أيضًا المتطلبات البعدية ومعايير القبول. راجع لفائف الفولاذ وصفائح وألواح الفولاذ .

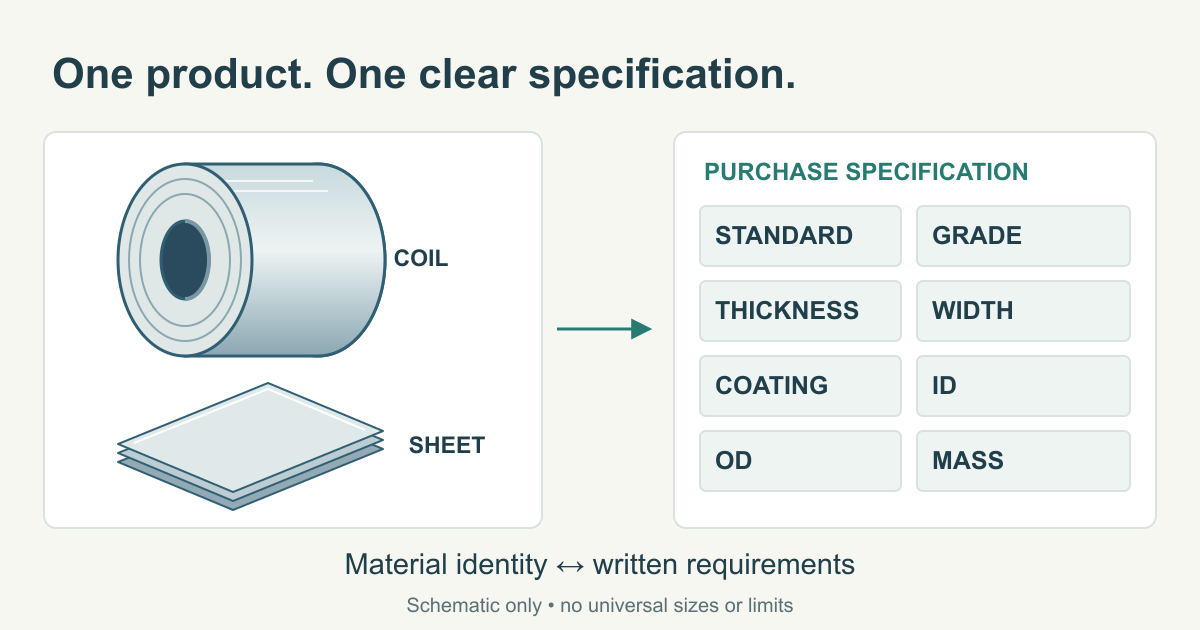

قائمة من اثني عشر حقلًا لمواصفات الصفائح واللفائف

أدرج كل حقل يمكن أن يؤثر في صلاحية المادة للعملية المقصودة.

مرّر داخل الجدول لرؤية جميع الأعمدة ←

احذف فقط الحقول غير المنطبقة فعلًا. الصفيحة لا تحتاج قطرًا داخليًا، بينما قد تتطلب اللفافة حدودًا مستقلة للقطر الداخلي والخارجي والكتلة قبل دخول آلة فك اللفائف.

رقم المواصفة لا يكفي لتعريف المادة

مواصفة المنتج تحدد عائلة المنتجات ومتطلبات درجاتها. أما مواصفة المتطلبات العامة أو الأبعاد فقد تحدد التفاوتات والأبعاد والاختبارات المشتركة. وتحدد مواصفة وثائق الفحص نوع الأدلة التي ترافق التسليم.

تشمل ASTM A1008/A1008M فئات صفائح الفولاذ المدرفلة على البارد، بينما تقدم ASTM A568/A568M المتطلبات العامة للصفائح المدرفلة على الساخن والبارد الواقعة ضمن نطاقها. عبارة «فولاذ ASTM A568» لا تحدد الدرجة المطلوبة للصفائح المدرفلة على البارد. ينطبق التمييز نفسه على EN وJIS؛ استخدم دليل مواصفات الفولاذ .

حافظ على اتساق منظومة المواصفات

اختر مرجع المنتج الحاكم ثم أضف متطلبات الأبعاد والفحص ومتطلبات المشتري المنطبقة. عند الجمع المقصود بين منظومات مختلفة، حدد مصدر كل شرط واحصل على موافقة المورد قبل إصدار الطلب. تشابه أسماء الدرجات أو نطاقات التركيب الكيميائي أو الخواص الميكانيكية لا يثبت التكافؤ التعاقدي.

حدد الدرجة بحسب التطبيق

«فولاذ مدرفل على البارد» لا يوضح إن كان المطلوب أداءً تجاريًا للتشكيل، أو سحبًا أو سحبًا عميقًا، أو مقاومة إنشائية، أو فولاذًا عالي المقاومة منخفض السبيكة، أو درجة محددة من الفولاذ المقاوم للصدأ، أو خاصية أخرى.

يجب أن يتمكن المورد من معرفة الدرجة من الطلب مباشرة. الدرجة والطلاء حقلان مستقلان؛ قد تحمل لفافتان تسمية الطلاء نفسها مع اختلاف درجة الركيزة ومتطلبات تشكيلها أو استعمالها الإنشائي. راجع مصادر المنتجات المطلية بالزنك . عندما يحكم سلوك المادة التصميم، حدد الدرجة قبل تفضيلات المظهر أو التغليف.

اكتب السماكة مع أساس قياسها

للصفائح غير المطلية، حدد السماكة الاسمية + الوحدة + التفاوت المنطبق. وللمنتجات المطلية، تحقق من تعريف السماكة في منظومة المنتج الحاكمة.

تتضمن قاعدة السماكة المحددة في المتطلبات العامة لـ ASTM A924/A924M ، للصفائح المطلية معدنيًا بالغمر الساخن المستمر، الفولاذ الأساسي والطلاء المعدني. لذلك فإن اشتراط سماكة المعدن الأساسي BMT متطلب إضافي يجب التوفيق بينه وبين المواصفة وطريقة القياس المتفق عليها.

قراءة الميكرومتر على السطح النهائي تمثل المقطع النهائي عند موضع القياس؛ تُفسر وفق المواصفة والطريقة، ولا تثبت بمفردها سماكة المعدن الأساسي. قد يشمل المنتج مسبق الدهان الركيزة والطلاء المعدني والمعالجة الأولية والدهان التأسيسي والطبقة العلوية أو الخلفية. إذا اشترط التصميم سماكة ركيزة محددة، وضح طريقة إثباتها. لاختيار السماكة نفسها، راجع دليل اختيار سماكة الصفائح .

الأبعاد الاسمية تحتاج إلى تفاوتات

«1.00 mm × 1,000 mm» مثال لأبعاد اسمية، وليس مقاسًا موصى به. القبول يحتاج أيضًا منظومة تفاوتات واضحة.

قد تعتمد التفاوتات على مواصفة المنتج ونطاق السماكة والعرض وشكل التوريد والحواف وفئة التفاوت ومتطلبات المشتري. للصفائح المقطوعة، راجع الطول والاستواء والتعامد والحواف. وللشرائط المشقوقة، راجع تفاوت عرض الشق والانحناء الجانبي وحالة الحافة.

إذا قدمت المواصفة حدودًا مناسبة، اذكر الوثيقة والفئة. سجل الحدود الأشد أو الإضافية كمتطلبات للمشتري واتفق عليها مع المورد قبل الطلب. البعد الاسمي ومتطلب القبول ليسا الشيء نفسه.

لفهم المفاهيم وراء حقول الطلب، راجع السماكة الاسمية والتفاوت وBMT .

استخدم أساس وحدات متسقًا

مزج الوحدات المترية ووحدات البوصة والرطل دون أساس واضح يسبب الالتباس. عندما تقدم المواصفة نظامي SI والبوصة والرطل بصورة مستقلة، اطلب المادة وقيّمها وفق النظام المختار.

حافظ على هذا الأساس في السماكة والعرض والطول والتفاوتات والقطرين والكتلة والخواص الميكانيكية المنطبقة. التحويل مفيد للتواصل والحساب، لكنه لا ينبغي أن يغير أساس القبول التعاقدي ضمنيًا.

أبعاد اللفافة تحدد توافقها مع المعدات

السماكة والعرض يصفان الشريط. أما القطر الداخلي ID والقطر الخارجي OD والكتلة فتحدد التوافق مع معدات الاستلام والرفع والتخزين والمعالجة. مقاسات المورد ليست مقاسات عالمية موحدة لللفائف؛ تحقق من العرض الفعلي وحدود الاستلام كلٍّ على حدة.

القطر الداخلي للّفافة

قارن القطر الداخلي الذي يستطيع المورد توفيره مع محور آلة فك اللفائف وتجهيزاتها.

الحد الأقصى للقطر الخارجي

يحدد الحيز الذي تشغله اللفافة ومدى ملاءمته لآلة الفك والمهد ومنظومة التخزين ومعدات التغليف وخط المعالجة.

الحد الأقصى للكتلة الصافية

قد تستوفي اللفافة حد القطر الخارجي وتتجاوز قدرة آلة الفك أو الرافعة أو أداة الرفع أو التخزين أو الأرضية. حدد أقصى كتلة صافية، بوحدة kg مثلًا، حيث تتطلب المعدات ذلك.

استخدم حاسبة لفائف الفولاذ للعلاقات بين السماكة والعرض والطول والكتلة والقطرين. الحساب لا يحل محل التحقق من القدرات الاسمية للمعدات.

حدد الطلاء قبل المظهر

افصل بين درجة الركيزة ونظام الطلاء المعدني وتسميته ومعالجة السطح أو تشطيبه. «فولاذ مجلفن» لا يحدد القرارات الثلاثة.

في الفولاذ مسبق الدهان، اللون حقل واحد فقط. قد يلزم تحديد الركيزة والطلاء المعدني والمعالجة الأولية والدهان التأسيسي وطبقة الوجه المعرض والطلاء الخلفي ومرجع اللون واللمعان وسماكة الفيلم الجاف والغشاء الواقي اللازم للتصنيع. رمز اللون لا يحدد كيمياء الدهان أو سماكته أو أداءه في الخدمة.

راجع اللفائف مسبقة الدهان واللفائف المجلفنة ولفائف الجلفالوم لتفاصيل الأنظمة.

اجعل السطح مناسبًا للعملية التالية

يؤثر الزيت ومعالجة السطح في التنظيف والتحضير للدهان اللاحق. وقد يتطلب اللوح الظاهر معايير قبول للمظهر. في الصفائح المقاومة للصدأ يؤثر التشطيب والغشاء الواقي في المظهر والتصنيع؛ وفي المنتجات المطلية قد تؤثر الحماية المؤقتة والمعالجة في التخزين والعمليات اللاحقة.

اكتب متطلبات قابلة للقياس أو التعريف متى اعتمدت العملية عليها. حدد وجه الفحص أو الوجه المعرض إذا كان أحد الوجهين حرجًا وظيفيًا أو بصريًا.

أكمل حقول التسليم بحسب شكل المنتج

بعد تحديد المتطلبات المشتركة للمادة، أضف حقول شكل التوريد.

للصفائح المقطوعة بالطول

العرض والطول وتفاوتات الأبعاد والاستواء والتعامد والحواف ومتطلب النتوءات عند الحاجة وكتلة الحزمة والوسم واتجاه الوجه عند الضرورة.

للّفائف

العرض وتفاوته والقطر الداخلي وأقصى قطر خارجي ونطاق الكتلة المسموح عند الحاجة وحالة الحواف واللف والوسم والتغليف والمناولة.

للّفائف المشقوقة طوليًا

أضف عرض الشق وتفاوته وجودة حافة الشق والانحناء الجانبي وحالة اللف. تحول هذه الحقول المادة إلى منتج يمكن إدخاله فعليًا في عملية العميل.

حدد أدلة الفحص قبل إصدار الطلب

تحدد EN 10204 أنواع وثائق الفحص للمنتجات المعدنية. أدرج في الطلب نوع الوثيقة وهوية المادة وأدلة الاختبارات والتتبع المطلوب. الوثيقة تكمل مواصفة المادة.

سلسلة تتبع مفيدة هي: أمر الشراء ← هوية اللفافة الأم / الصهرة ← وثيقة الفحص ← ملصق الاستلام ← اللفافة المشقوقة أو حزمة الصفائح. عند الشق أو القطع بالطول، حافظ على صلة المنتج بالمادة الأم. تصبح الأدلة نافعة عندما يمكن ربط المنتج المستلم بوثيقته بثقة.

استخدم نموذجًا ثابتًا للمواصفات

وحّد بنية طلب عرض السعر RFQ وأمر الشراء PO لتقليل السهو.

نموذج طلب عرض سعر للصفائح / اللفائف

المنتج / شكل التوريد: [لفافة أم / مشقوقة / صفيحة مقطوعة / لوح]
مواصفة المنتج وإصدارها: [المواصفة]
الدرجة / التسمية: [الدرجة]
السماكة الاسمية: [قيمة + وحدة]
أساس السماكة: [أساس المواصفة / متطلب إضافي متفق عليه]
العرض: [قيمة + وحدة]
الطول: [للصفائح المقطوعة]
تفاوت الأبعاد: [مواصفة / فئة / شرط المشتري]
حالة الحافة: [درفلة / مقصوصة / مشقوقة / مشغّلة]
الطلاء المعدني: [نوع + تسمية]
معالجة / تشطيب السطح: [الحالة المطلوبة]
نظام الدهان: [إن انطبق]
القطر الداخلي: [إن انطبق]
أقصى قطر خارجي: [إن انطبق]
أقصى كتلة صافية: [إن انطبق]
وثيقة الفحص: [عند اشتراطها]
الوسم / التتبع: [المتطلب]
التغليف: [المتطلب]
الكمية: [كتلة إجمالية / عدد الصفائح / عدد اللفائف]

أكمل فقط ما يلائم المنتج والمواصفة والتطبيق والاستلام. ينطبق منطق الحقول على الصفائح المجلفنة والمدرفلة على البارد أو الساخن والمقاومة للصدأ، مع اختلاف مواصفة المنتج والخواص وحالة السطح.

مثال: مواصفة لفافة مجلفنة

هذا مثال لبنية المواصفة، ولا يصبح طلبًا جاهزًا قبل إدخال الدرجة الفعلية والإصدارات والحدود المتفق عليها.

لفافة فولاذ للتشكيل مجلفنة بالغمر الساخن؛ درجة محددة وفق EN 10346؛ طلاء زنك Z275؛ سماكة طلب 0.80 mm وعرض 1,000 mm؛ متطلبات أبعاد وفق إطار EN المنطبق والتفاوتات المختارة؛ معالجة سطح متفق عليها؛ حواف مقصوصة؛ قطر داخلي وأقصى قطر خارجي يلائمان خط الاستلام؛ أقصى كتلة صافية محددة في الطلب؛ وثائق فحص معرفة وربط هوية اللفافة بالوثائق للتتبع.

القيم وتسمية الطلاء توضيحية. يكشف التسلسل المنتج ← المواصفة ← الدرجة ← الطلاء ← السماكة ← العرض ← التفاوت ← السطح ← توافق اللفافة ← الفحص الحقول الناقصة قبل إصدار الطلب.

مثال: مواصفة صفائح مدرفلة على البارد

يلغي طلب الصفائح حقول أقطار اللفافة ويضيف متطلبات قبول خاصة بالصفائح.

صفائح فولاذ مدرفلة على البارد؛ درجة ومواصفة منتج محددتان؛ 1.00 × 1,000 × 2,000 mm؛ متطلبات معرفة للسماكة والعرض والطول والاستواء والتعامد؛ سطح محدد؛ حواف مقصوصة؛ كتلة حزمة ووسم محددان؛ أدلة فحص مرتبطة بالمادة الأم.

الأبعاد أمثلة. عرّف الصفيحة المقطوعة بوصفها المنتج المسلم؛ لا تترك للمصنّع اللاحق استنتاج متطلبات القطعة النهائية من وصف لفافة أم.

اطلب من المورد تأكيد الحقول نفسها

يصبح عرض السعر قابلًا للمقارنة الفنية عندما يجيب عن الحقول التي استخدمها المشتري.

مرّر داخل الجدول لرؤية جميع الأعمدة ←

احسم الاستبدالات والنواقص والتحفظات قبل أن يصبح أمر الشراء تعليمات للإنتاج.

أخطاء شائعة في المواصفات

«فولاذ مجلفن، Z275»

يحدد تسمية طلاء فقط، ولا يحدد درجة الركيزة الكاملة أو الأبعاد أو التفاوتات أو التسليم.

«فولاذ بسماكة 0.8 mm»

هذا المثال لا يحدد شكل المنتج أو الدرجة أو التفاوت أو أساس السماكة للمادة المطلية.

«مكافئ ASTM / EN»

قارن المتطلبات المؤثرة في التطبيق، ثم اكتب مواصفة المنتج والدرجة المتفق عليهما فعلًا بدل افتراض التكافؤ التعاقدي.

«قطر داخلي 508 mm» (مثال)

يحدد واجهة واحدة للمعدات؛ يبقى أقصى قطر خارجي والكتلة قيدين مستقلين. القيمة ليست توصية عامة.

«فولاذ مسبق الدهان بلون RAL 9016» (مثال)

مرجع اللون لا يحدد الركيزة أو الطلاء المعدني أو نظام الدهان أو الفيلم أو اللمعان أو طلاء الوجه الخلفي.

«شهادة 3.1 مطلوبة»

اربط متطلب الوثيقة بالمادة المطلوبة والاختبارات والهوية وسلسلة التتبع. نوع الوثيقة لا يغني عن مواصفة المادة.

خلط حدود القبول المترية والإمبراطورية

حافظ على أساس وحدات الأبعاد والتفاوتات الحاكمة. التحويل للتواصل أو الحساب يجب ألا يبدل أساس القبول التعاقدي.

المراجعة النهائية للمواصفة

قبل إرسال طلب عرض سعر أو أمر شراء، أجب عن خمسة أسئلة.

ما المنتج الذي سيُسلّم تحديدًا؟

لفافة أم، أم لفافة مشقوقة، أم صفيحة مقطوعة، أم لوح؟

ما المواصفة والدرجة اللتان تحددان المادة؟

حدد الاثنتين.

ما الأبعاد والتفاوتات التي تحكم القبول؟

الأبعاد الاسمية وحدها غير كافية.

ما متطلبات الطلاء والسطح والمناولة المؤثرة في العملية؟

اكتب الشروط التي تؤثر في الإنتاج اللاحق أو الاستخدام.

ما السجلات التي تثبت مطابقة التسليم للطلب؟

حدد وثائق الفحص والوسم والتتبع حتى تعمل الهندسة والمشتريات وإنتاج المورد والاستلام وفق تعريف واحد.

الأسئلة الشائعة

ما المعلومات اللازمة لطلب لفائف الفولاذ؟

على الأقل: شكل التوريد، مواصفة المنتج، الدرجة، السماكة، العرض، أساس التفاوت والكمية. أضف الطلاء والسطح والقطرين والكتلة القصوى والفحص والتغليف إذا أثرت في المنتج أو الاستلام.

هل درجة الفولاذ هي نفسها مواصفة الفولاذ؟

لا. قد تتضمن المواصفة عدة درجات أو فئات. اذكر المرجع والدرجة المحددة معًا.

هل يجب تحديد القطرين الداخلي والخارجي؟

نعم إذا كانت المعدات تقيد كليهما. الداخلي يحدد التوافق مع المحور، والخارجي يحدد الحيز. الكتلة حد مستقل للمناولة وقدرة المعدات.

هل تحدد تسمية الطلاء سماكة الفولاذ؟

لا؛ هما حقلان منفصلان. فسر السماكة وفق مواصفة المنتج وأي شرط إضافي متفق عليه لسماكة الركيزة.

أيهما أهم: السماكة الاسمية أم التفاوت؟

لكل منهما وظيفة: الاسمية تحدد البعد المستهدف، والتفاوت يحدد مجال التسليم المقبول بموجب المتطلبات المنطبقة.

متى ينبغي طلب وثيقة فحص؟

عندما يتطلب المشروع تتبع المادة أو الاختبارات بوثائق، أدرجها في الطلب. حدد النوع وحافظ على الربط بين اللفافة أو الحزمة ووثائقها.
