كيفية اختيار سماكة صفائح الفولاذ

لا توجد سماكة واحدة لصفائح الفولاذ تكون «الصحيحة» لكل صندوق أو حامل أو لوح أو حاجز حماية أو غطاء.

ابدأ بوظيفة القطعة. حدّد الحمل والبحر غير المسنود والترخيم المسموح وهندسة الشكل والبيئة. ثم اختر المادة وسماكة أولية، وافحص حدود التشكيل والتصنيع، وخذ تفاوت السماكة والمقاسات المتاحة في الحسبان، وأخيرًا تحقّق من صلاحية القطعة.

استخدم السماكة الفعلية بالمليمتر أو البوصة لاتخاذ القرارات الهندسية. ولا تحوّلها إلى رقم قياس Gauge إلا عند الحاجة إلى مطابقتها مع نظام قياس خاص بالمادة أو مع المخزون المتاح.

لتمييز التسمية عن البُعد، راجع رقم Gauge والسماكة المادية .

إذا كنت تريد تحويل رقم القياس إلى سماكة فقط، فاستخدم جدول قياس سماكة الصفائح . يعالج هذا الدليل السؤال السابق لذلك: ما السماكة التي تحتاجها الصفيحة أصلًا؟

ابدأ بالقطعة لا برقم القياس

قد تتصرف قطعتان من الفولاذ نفسه بسماكة 1.0 mm بطريقتين مختلفتين تمامًا.

قد يكون اللوح الصغير المسنود على حوافه الأربع جسئًا بدرجة كافية، بينما ينحني أو يهتز لوح مسطح أكبر بكثير من المادة نفسها. وإضافة حافة مثنية أو خرزة تقوية أو ضلع أو مقطع مشكّل تغيّر الجساءة دون تغيير سماكة المعدن الأساس.

لذلك، فإن الجدول الذي يخصص سماكة واحدة لكل «خزانة» أو «حامل» أو «حاجز آلة» لا يتجاوز كونه مرجعًا تقريبيًا للتصنيع. يجب دراسة السماكة مع هندسة الشكل وظروف الإسناد.

قبل اختيار الرقم، حدّد المتطلبات التالية:

مرّر داخل الجدول لرؤية جميع الأعمدة ←

في المكونات الحرجة للسلامة أو الإنشائية أو الحاوية للضغط أو الخاضعة للوائح، يجب تحديد السماكة النهائية وفق كود التصميم ومواصفة المنتج والحساب الهندسي المعمول بها، لا وفق دليل عام على الإنترنت.

تؤثر السماكة في جساءة الانحناء أسرع من تأثيرها في الوزن

لشريط مستطيل بسيط، يكون عزم المساحة الثاني حول محوره المار بمركز المساحة:

I = b × t³ / 12

حيث b عرض الشريط وt سماكته.

عند ثبات المادة والعرض، تتضمن جساءة الانحناء المرنة حدًا يتناسب مع t³. وتعبّر نظرية الصفائح الكلاسيكية أيضًا عن جساءة الانحناء باستخدام مكعب السماكة. تجمع ملاحظات المصادر التقنية مراجع الميكانيكا والثني.

تفيد هذه العلاقة التكعيبية في المفاضلة الأولية بين البدائل:

مرّر داخل الجدول لرؤية جميع الأعمدة ←

رفع سماكة الشريط المسطح من 1.0 mm إلى 1.2 mm يزيد المادة لكل وحدة مساحة بنسبة 20%، بينما يزيد حد السماكة في جساءة الانحناء بنحو 72.8%.

هذا لا يعني أن ترخيم كل لوح بسماكة 1.2 mm سيكون أقل بنسبة 72.8% من لوح بسماكة 1.0 mm. فاللوح الحقيقي يتأثر بالعرض والطول والمساند والشكل وتوزيع الحمل وسلوك الصفيحة. توضح المقارنة لماذا قد تؤثر زيادة صغيرة في السماكة كثيرًا في الانحناء، ولماذا ينبغي دراسة الهندسة في الوقت نفسه.

تعزل المقارنة حد السماكة وحده. إنها مقارنة ميكانيكية وليست تصنيفًا لقدرة اللوح على حمل الأحمال.

المقاومة والجساءة تحتاجان إلى فحصين منفصلين

من الأخطاء الشائعة اختيار درجة أعلى مقاومة وافتراض أن الصفيحة بالسماكة نفسها ستصبح تلقائيًا أكثر جساءة بكثير.

يسمح حد الخضوع الأعلى بتحمل إجهاد أكبر قبل حدوث تشوه دائم. أما الجساءة المرنة فهي خاصية أخرى. معامل يونغ متقارب عمومًا بين درجات الفولاذ؛ لذلك لا تؤدي زيادة حد الخضوع دون تغيير الهندسة إلى زيادة مماثلة في الجساءة المرنة.

يهم ذلك عند تخفيف وزن المكونات. فقد يتيح فولاذ عالي المقاومة تقليل السماكة مع اجتياز فحص المقاومة، لكن المقطع الأرق قد يصبح أكثر مرونة أو حساسية للانبعاج. لذا يجب فحص المقاومة والجساءة والاستقرار كلٌّ على حدة.

في غطاء أو لوح صندوق كبير، قد يتحكم الترخيم أو الاهتزاز المفرط قبل اقتراب المادة من الخضوع. أما الحامل الصغير المحمّل فقد تكون المقاومة قرب الثنيات والثقوب والوصلات أكثر أهمية.

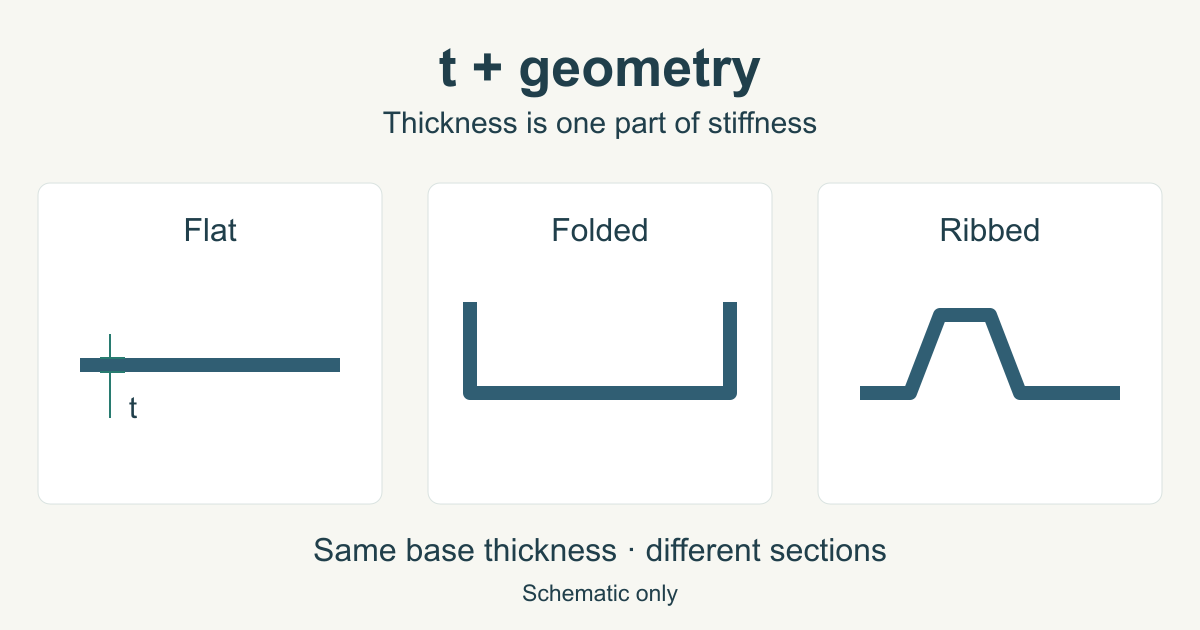

قد يكون تغيير الهندسة أجدى من زيادة السماكة

السماكة ليست الوسيلة الوحيدة لزيادة جساءة قطعة من الصفائح.

تنقل الحافة المثنية جزءًا من المادة بعيدًا عن المستوى المسطح الأصلي. وتغيّر خرزات التقوية والأضلاع المقطع الموضعي. وينشئ المقطع المموج أو شبه المنحرف مقطعًا أعمق، بينما يقلل المسند الوسيط البحر غير المسنود.

يمكن لهذه التغييرات أن تزيد الجساءة دون زيادة سماكة الصفيحة كلها.

إذا بدا اللوح المسطح مرنًا أكثر من اللازم، فقارن التعديلات التالية قبل الانتقال إلى سماكة أكبر:

مرّر داخل الجدول لرؤية جميع الأعمدة ←

يتضح هذا المبدأ في صفائح الفولاذ المموجة : التشكيل يغيّر المقطع والجساءة دون أن يجعل الفولاذ الأساس أكثر سماكة.

قد يحدد التشكيل حدود السماكة العملية

السماكة المقبولة في حساب المقاومة يجب أن تكون قابلة للتصنيع أيضًا.

في الثني بالمكبس، يعتمد الإعداد على درجة الفولاذ وسماكته واتجاه الثني ونصف قطر أداة الضغط وهندسة القالب والقوة المتاحة. وقد تختلف أنصاف أقطار الثني الدنيا الموصى بها مع المادة والاتجاه.

للقطعة الفعلية، طابق السماكة المقترحة مع مسار التصنيع الذي سيُستخدم.

الثني

افحص نصف القطر الأدنى الخاص بالمادة وفتحة القالب وهندسة الحافة والارتداد المرن وقدرة المكبس.

القطع والتثقيب

تأكد من أن السماكة ضمن نطاق تشغيل الآلة، وأن الثقوب الصغيرة والشقوق وتفاصيل الحواف قابلة للتنفيذ.

اللحام

يتغير تصميم الوصلة والمدخل الحراري مع زيادة السماكة أو نقصها. قد تكون المادة الرقيقة أكثر حساسية للتشوه، بينما قد تتطلب المادة الأثخن حرارة أكبر وتجهيزًا مختلفًا للوصلة.

التثبيت

قد يفرض تعشيق البراغي وتشكيل السنون والبرشمة والمثبتات المكبوسة والتحمل الموضعي حول الثقوب حدودًا دنيا خاصة لسماكة المادة.

لذلك ينبغي أن يراجع المصنّع الدرجة والسماكة معًا، لا أن يعتمد رقم قياس بمفرده.

حدّد أساس السماكة في الصفائح المطلية

يطرح الفولاذ المجلفن وGalvalume والمطلي مسبقًا سؤالًا إضافيًا: ما الذي تشمله السماكة المحددة؟

سماكة المعدن الأساس والسماكة الكلية بعد الطلاء ليستا مفهومين قابلين للتبادل. فالطلاء المعدني والدهان يضيفان طبقات فوق الركيزة الفولاذية، ولكل مواصفة منتج قواعدها في القياس والقبول.

في التصميم والشراء، دوّن أساس السماكة الذي تتطلبه مواصفة المنتج المطبقة. ولا تستنتج سماكة المعدن الأساس من قياس واحد على السطح المطلي النهائي.

للتفاصيل، راجع صفائح وألواح الفولاذ وصفحات المواد المطلية ذات الصلة.

السماكة الاسمية ليست أدنى سماكة مسلّمة

قد يطلب التصميم مادة بسماكة 1.0 mm، لكن المنتج المشترى يُورّد ضمن تفاوت أبعادي.

تحدد مواصفة المنتج ونطاق السماكة والعرض وشروط الطلب مقدار التغير المسموح.

مثلًا، تقدم ASTM A568/A568M متطلبات عامة للصفائح المدرفلة على الساخن والبارد التي يشملها نطاقها، وتبقى مواصفة المنتج المحددة جزءًا من مجموعة المتطلبات الكاملة.

ينتج عن ذلك مبدأ مهم:

لا تُجرِ حسابًا حرجًا بالسماكة الاسمية ثم تفترض أن كل صفيحة مسلّمة ستساوي هذا الرقم تمامًا.

عندما تكون السماكة الدنيا للفولاذ مؤثرة في التصميم، حدّد التفاوت وأساس القياس المطبقين واستخدم قيمة التصميم المناسبة.

بعد اختيار سماكة أولية، تحقق من تعريف السماكة الاسمية ومجال التسليم المسموح .

مسار عملي لاختيار السماكة

تضيّق عملية الاختيار الجيدة نطاق المسألة على مراحل:

مرّر داخل الجدول لرؤية جميع الأعمدة ←

إذا كان الخيار الأول مرنًا أكثر من اللازم، فقارن زيادة السماكة بتغيير الهندسة أو تقليل البحر غير المسنود.

إذا لم يحقق شرط المقاومة، فادرس هندسة المقطع ومقاومة المادة معًا.

إذا صعب تشكيل المادة المقترحة، فقد يكون تغيير الدرجة أجدى من تعديل السماكة وحدها.

ثلاثة أمثلة شائعة

لوح كبير لصندوق أو غلاف

لا يكون السؤال الأول عادةً «هل نختار 1.0 mm أم 1.2 mm؟».

ابدأ بأبعاد اللوح ومساند الحواف وأحمال الباب أو التجهيزات والترخيم المسموح والاهتزاز. قد تغيّر حافة مثنية أو دعامة داخلية أو خرزة تقوية النتيجة بدرجة كبيرة. ثم افحص السماكة النهائية وفق متطلبات التشكيل واللحام وجودة السطح.

حامل تركيب مثني

يتضمن الحامل انحناءً موضعيًا وثقوبًا ومثبتات، وغالبًا مسارًا قصيرًا لنقل الحمل. افحص مقاومة المادة والتشوه أولًا، ثم تحقق من إمكان تحقيق نصف قطر الثني المطلوب بالدرجة والسماكة والأدوات المتاحة.

قد تحسن الدرجة الأعلى مقاومة هامش المقاومة، لكن الجساءة وقابلية الثني تبقيان فحصين منفصلين.

صفيحة مشكّلة لسقف أو جدار

اختر سماكة التسقيف من نظام المقطع النهائي، لا من جدول عام للصفيحة المسطحة. يعمل المقطع وتباعد المساند وأحمال التصميم ونظام التثبيت وسماكة المعدن الأساس معًا.

استخدم بيانات البحر والحمل المختبرة أو المحسوبة هندسيًا للمقطع المحدد، مع متطلبات البناء المطبقة. يشرح دليل الصفائح المموجة الفرق بين سماكة المعدن الأساس وهندسة المقطع وعرض التغطية الفعال. لقرار خاص بالسقف، استخدم دليل سماكة الأسقف المعدنية ، حيث يُدرس المقطع وتباعد العوارض والرفع بالرياح والتثبيت معًا.

حوّل إلى رقم القياس بعد تحديد السماكة

يفيد رقم القياس في التواصل والبحث عن المخزون، لكنه بداية غير مناسبة للقرار الهندسي لأن أنظمته تختلف باختلاف المادة.

حدّد أولًا السماكة الفعلية المطلوبة والمادة، ثم استخدم جدول قياس سماكة الصفائح عند الحاجة إلى رقم القياس.

لحساب كمية المادة والوزن، أدخل السماكة الفعلية المختارة في حاسبة وزن صفائح وألواح الفولاذ .

الفحص الأخير قبل اعتماد السماكة

تصبح السماكة جاهزة للرسم أو لمواصفة الشراء بعد فحص القطعة كنظام متكامل:

• درجة المادة
• أساس السماكة الفعلية
• الحمل والبحر
• هندسة المقطع
• التشوه المسموح
• عملية التصنيع
• الحماية من البيئة
• التفاوت الأبعادي

قد تكون هذه المراجعة مباشرة للقطع البسيطة غير الحرجة. أما المكونات الإنشائية أو المتعلقة بالسلامة فتتطلب عملًا هندسيًا يحكمه الكود ومواصفة المنتج المعمول بهما.

السؤال المفيد هو:

«أي توليفة من المادة والسماكة والهندسة والمساند تحقق الأداء المطلوب ويمكن تصنيعها باستمرار؟»

بعد اختيار السماكة، حوّلها إلى مواصفة شراء كاملة باستخدام دليل مواصفات الصفائح واللفائف .

الأسئلة الشائعة

ما أفضل سماكة فولاذ لصندوق عام؟

لا توجد سماكة عامة لكل الصناديق. فقد تغيّر الأبعاد والبحر والثنيات ونقاط التركيب والتجهيزات والاهتزاز والترخيم المسموح المتطلبات كثيرًا. حدّدها أولًا، ثم قارن سماكة أولية بوسائل التقوية الممكنة.

هل الفولاذ الأثخن أكثر مقاومة دائمًا؟

عند ثبات المادة والهندسة، تزيد السماكة عادةً قدرة المقطع وجساءته. لكن القطعة النهائية تعتمد أيضًا على الدرجة والشكل والمساند والوصلات ونمط الفشل. قد يتصرف مقطع أرق مدعّم جيدًا بصورة مختلفة تمامًا عن صفيحة مسطحة.

هل يسمح الفولاذ عالي المقاومة بصفيحة أرق؟

قد يسمح بذلك عندما تكون مقاومة المادة هي الشرط الحاكم. لكن تقليل السماكة يقلل جساءة المقطع وقد يزيد الحساسية للترخيم أو عدم الاستقرار؛ لذا تُفحص المقاومة والجساءة بصورة منفصلة.

كم تزيد الجساءة عند الانتقال من 1.0 mm إلى 1.2 mm؟

عند ثبات المادة والعرض واتجاه الانحناء، يرتفع حد مكعب السماكة من 1.0³ إلى 1.2³، أي من 1.000 إلى 1.728. تلك زيادة بنحو 72.8% في العامل الهندسي للانحناء. أما الترخيم الفعلي فيبقى تابعًا للأبعاد والمساند والأحمال.

هل أحدد السماكة برقم القياس أم بالمليمتر؟

استخدم السماكة الفعلية بالمليمتر أو البوصة في متطلبات الهندسة والشراء كلما أمكن. وإذا كان السوق يستخدم أرقام القياس، فاذكر المادة وأكّد السماكة الاسمية المقابلة؛ فقد يمثل الرقم نفسه سماكات مختلفة لمواد مختلفة.
